Auf der folgenden Seite finden Sie einen Auszug an Bildern aus der Praxis |
 |

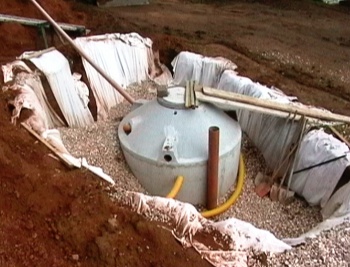

Regenwasseranlage mit
angeschlossener Versickerung (im Bau) |
 |
Möglichkeit der Gestaltung eines Zisternenüberlaufes mit
Versickerung bei abfallendem Gelände - als Rinne. |
 |

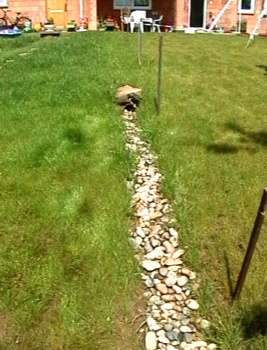

Möglichkeit der Gestaltung eines Zisternenüberlaufes mit Versickerung bei abfallendem Gelände - in der Fläche. |
 |

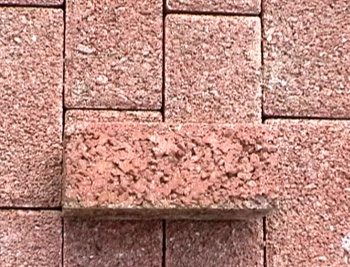

Versickerungspflaster,
der sichtbare obere Bereich mit feinem Poren-Beton, der untere
Bereich mit groben Poren-Beton.
|
 |

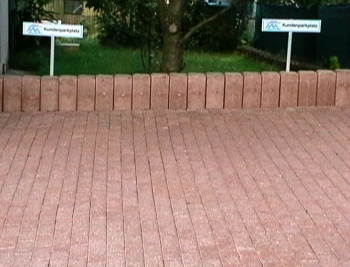

Kundenparkplätze mit
Versickerungspflaster |
 |
Zink-Fallrohrfilter
mit seitlichen Ablauf (für die Zisterne), ebenfalls mit Zinkrohren. |
 |

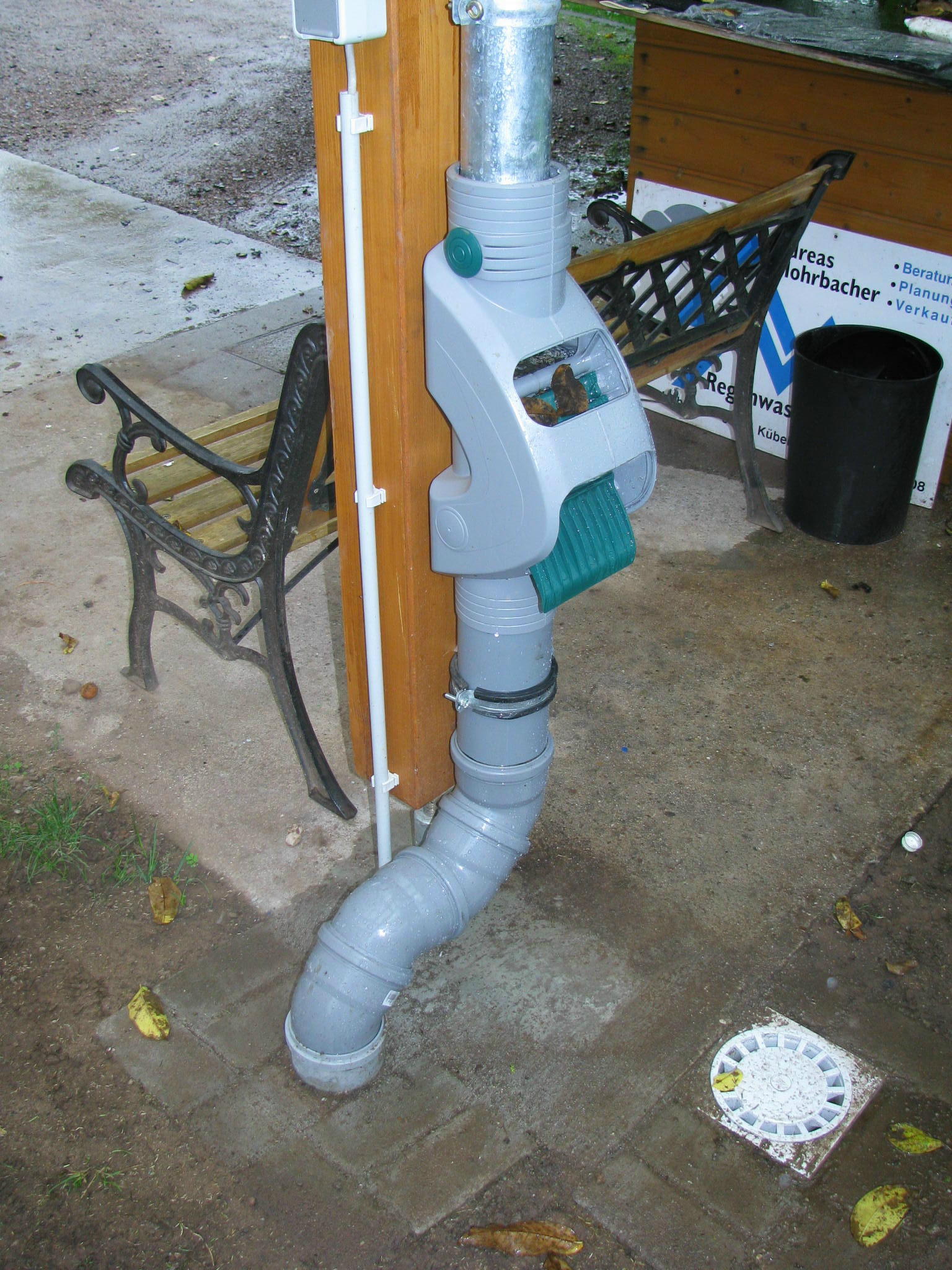

Regenwasserfilter und Laubabscheider, bei diesem System
wird das Laub und der Schmutz nach vorne ausgeworfen. Bei heftigen
Nieferschlägen kann es zum Wasseraustritt über die vordere Öffnung
kommen, deshalb soll über eine kleine Rinne oder eine Kiesfläche
unterhalb des Filter das Wasser vom Haus weggeführt werden. Ideal zum
nachträglichen Einbau in Regenrohre. |
 |

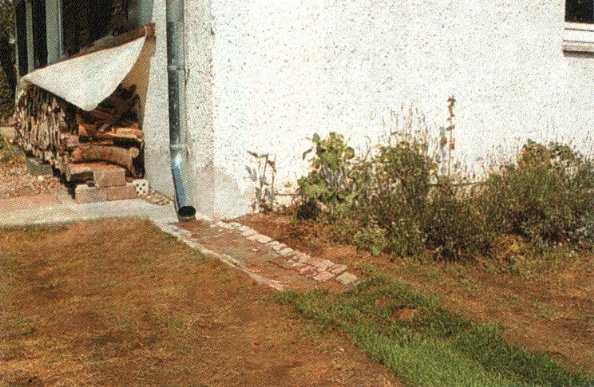

Ablaufmöglichkeit des
Regenwassers am Haus1 |
 |

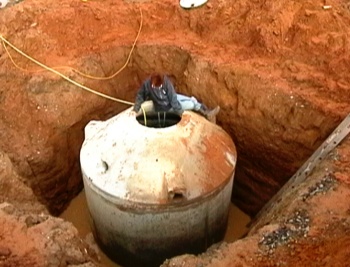

Auch ein Betonbehälter (5,7 Tonnen) kann schwimmen!
Dieses Bild entstand nach einem nächtlichen Regenereignis von 55 Liter
pro Quadratmeter in 6 Stunden. Die Grube (tiefster Punkt
des Baugrundstückes) füllte sich komplett mit Wasser
des umliegenden Geländes. Der Beton-Behälter schwamm auf und viel um.
|
|
3 Stunden später
Die Grube und der Behälter wurden leer gepumpt und der
Behälter wieder aufgerichtet. |
 |

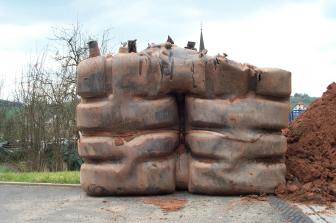

Preisgünstig
geblasener, nicht rotationsgefertigter, Tank.
(Foto nach dem Ausbau)
Der Tank hielt ca. 1 Jahr dem Erddruck stand.
Ein Garantiefall war es nicht, da die Erdüberdeckung um 10 cm
überschritten war. Die maximale Einbautiefe erfuhr der Kunde erst nach
einem Anruf bei dem Hersteller. In der Einbauanleitung
stand, das der Tank max. eine Erdüberdeckung von 30 cm haben
darf. Den Rest muss mit Ausgleichmaterial z.B. Styrodur aufgefüllt
werden. (oder so ähnlich)
|
 |

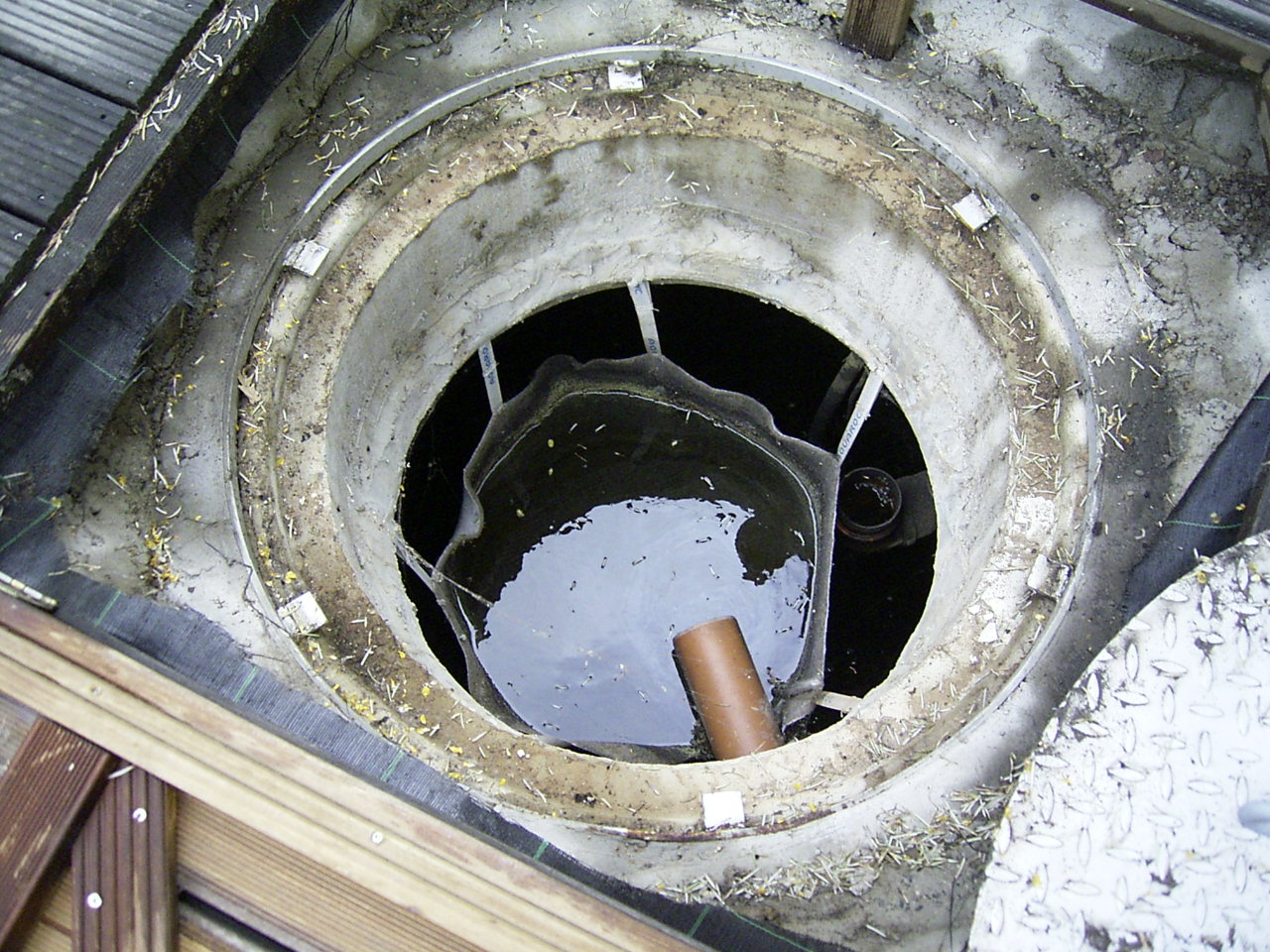

Zisterne mit Filtersack als Filterung.
Das Foto zeigt, das der Wasserspiegel der Zisterne
tiefer ist, als der Wasserspiegel im Filtersack.
Die feine Maschenweite des Filtersack setzt
sich durch Sedimente komplett zu. Das
Wasser kann nicht mehr aus dem Filter ablaufen.
Bei nächsten Regen wird ein
Teil des Schmutzes
aufgewirbelt und in die Zisterne ungefilter gespült. Wir habe auch schon gesehen,
das
Pilze auf den Ablagerungen im Filtersack gewachsen
sind.
Die Umrüstung einer solchen Anlage ist ab 500€ (Materialkosten)
möglich. |
|
weitere Fotos
finden Sie auf unserer Facebook-Galerie
Filme
zur Regenwassernutzung finden Sie in unserem Facebook-Album
|
|
|
 |
|
