Fallrohr- Filtersammler

Fallrohr.- und Standrohr-Filtersammler
Produktinformation

Das im Regenfallrohr ankommende Dachablaufwasser wird zunächst durch das senkrecht sitzende Edelstahlsieb unter Ausnutzung der Adhäsionskraft gefiltert, im Stauraum gesammelt und dann über den seitlichen Auslaufstutzen dem Speicher zugeführt.
Durch die einzigartige Konstruktion (Dtsch. Pat 3812136) wird der im Regenwasser enthaltene grobe und feine Schmutz mit dem  Rest-Regenwasser direkt weitergespühlt. Nach diesem Prinzip werden ca. 90% des im Fallrohrfilter ankommenden Regenwassers gefiltert.
Die offenen Querschnitte der Dachentwässerungs-Rohre bleiben im FS durchgehend erhalten (DIN 1986). Es gibt keine Querschnittsverengung im Gerät, an denen sich Schmutz und Wasser stauen kann.  Dies ist besonders bei wolkenbruchartigen Regenfällen mit beträchtlichen Wassereinlauf wichtig. In solchen Fällen werden immer noch 50% gefiltertes Wasser dem Speicher zugeführt. Überschüssiges Regenwasser wird unmittelbar zum Kanal oder zur Versickerung geleitet.
Die Frostbeständigkeit ist absolut gewährleistet. Die kompakte Bauweise lässt eine einfache, leichte Montage in allen Regenfallrohre zu.

Grobe Verunreinigungen des Filtergewebe reinigt sich weitgehend selbst, da an dem senkrechten Gewebe praktisch nichts hängen bleiben kann. Pollen und Fett, sowie Ruß setzen das Sieb jedoch im Gewebe zu.


Wir empfehlen Reinigungsintervall von 3-6 mal jährlich,  je nach Bedarf.

Als Auffangflächen eignen sich bevorzugt Dachflächen aus Ton- und Betonziegeln sowie Schiefer.
 Begrünte Dachflächen sind wegen ihrer geringen Wasserausbeute bedingt geeignet, zudem kommt es in der Regel zu einer gelblichen Färbung des Regenwassers durch die Substrat-Sicht.
Unversiegelte Asbestzementdächer sind nicht geeignet. Diese Asbestzementdächer sind nicht nur umwelt- und gesundheitsproblematisch, die ausgewaschenen Fasern dieser Dachabdeckung setzt auch den Filter zu.

Video No.1
Animation, Funktion des Fallrohrfilter
(43MB) .wmv
Video No. 2
Funktion des Sieb
bei Regen
(44MB) .mpg


Ausstattung

Fallrohr-Filtersammler (FS)
 für Dachflächen bis 150 m2
Standrohr-Filtersammler (STFS)
 für Dachflächen bis 150 m2
- Filterkörper wahlweise aus Edelstahl,
   Zink oder Kupfer für die Nennweiten
   DN 76, DN 80, DN87, DN 100 und
   DN110
- Filtereinsatz  in Edelstahl mit
   0,28 oder 0,44 mm feines
   Filtergewebe
- Zisternenanschluss DN 50
- Einfacher Einbau im Fallrohr durch
   Schiebemuffe
- Filterkörper aus Edelstahl die
   Nennweiten DN 76, DN 80, DN87,
   DN 100 und DN110
- Filtereinsatz  in Edelstahl mit
   0,28 oder 0,44 mm feines
   Filtergewebe

- Zisternenanschluss DN 50
- Einfacher Einbau im Fallrohr durch
  Schiebemuffe
- Verlegung des Zisternenzulaufes unter
  die Erde
- größerer Stauraum, somit noch
   höherer Wirkungsgrad bei Startregen.



Technische Beschreibung

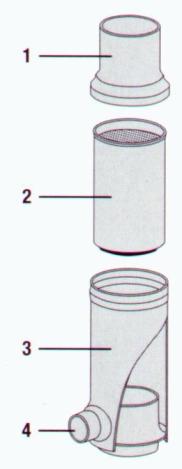

Aufbau Fallrohr-Filter

Fallrohr-Filtersammler


1
Oberteil (Schiebemuffe)
2 Filtereinsatz Maschenweite 0,28 mm
    oder 0,44 mm
3 Gehäuse
4 Auslaufstutzen DN 50 für das
   gefilterte Regenwasser

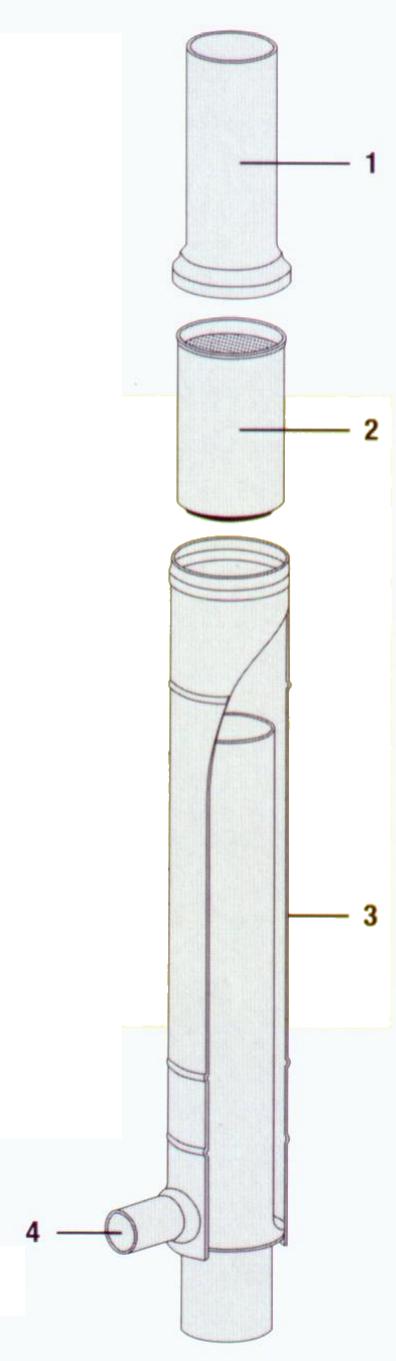

Aufbau Standrohr-Filtersammler

Standrohr-
Filtersammler

1 Oberteil (Schiebemuffe)
2 Filtereinsatz Maschenweite 0,28 mm
    oder 0,44 mm
3 Gehäuse
4 Auslaufstutzen DN 50 für das
   gefilterte Regenwasser

Blindeinsatz Blindeinsatz
(Zubehör)

Mit Hilfe des Blindeinsatzes wird es möglich, den Filter außer Betrieb zu setzen. Das Regenwasser fliest dann ungefiltert in den Kanal.



Einbauanleitung Filtersammler als .pdf Datei
Einbauanleitung Filtersammler als .pdf Datein zum download 139kB

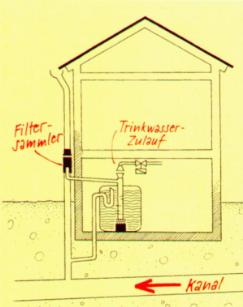

Einbaubeispiel: Fallrohr-Filtersammler

Einbaubeispiel Fallrohr Filter-Sammler

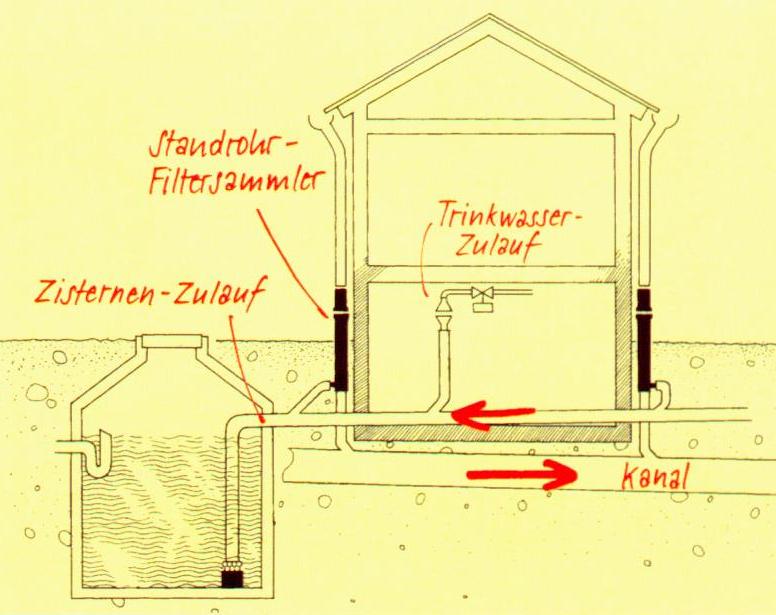

SEinbaubeispiel: Standrohr-Filtersammler


Einbaubeispiel Standrohr-Filtersammler


Setzen Sie sich mit uns in Verbindung. Wir beraten Sie gerne auch online und garantieren Ihnen eine Antwort innerhalb 48 Stunden! weiter zu dem großen Wirbelfeinfilter

Hier finden Sie die Preise für den Fallrohrfilter und den Standrohrfilter mit Zubehör
