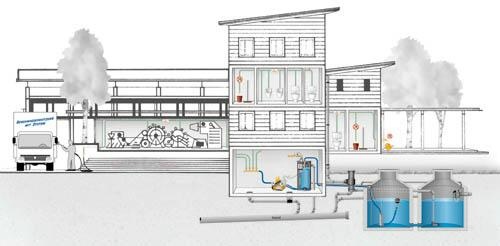

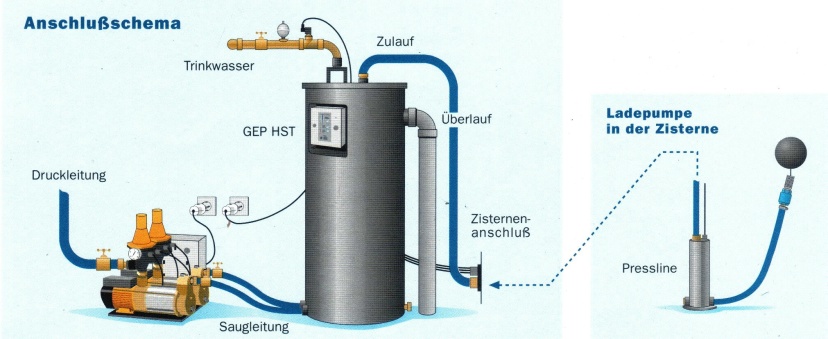

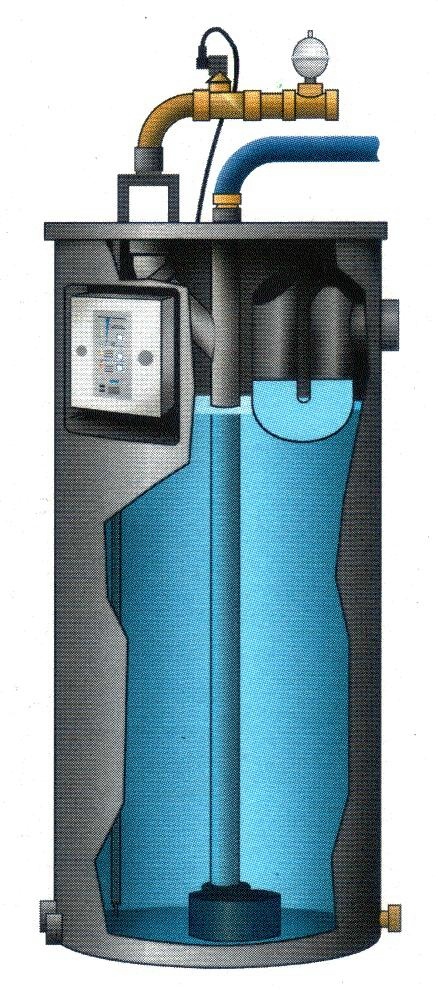

Hybrid-Systemsteuerung mit Tank für Großanlagen, Mehr- und Reihenhäuser            Produktinformation Anwendung: Hybridsystemsteuerung für Großanlagen. Mit normalsaugender, mehrstufigen Druck-Tauchpumpen zur automatischen Wasserversorgung aus Grossbehältern oder Doppelbehälteranlagen, sowie einer Doppelpumpe zur Versorgung der Verbraucher mit Regenwasser. Einfach aufzustellen, keine Wandmontage erforderlich. Entsprechend den DVGW-Richtlinien sowie der DIN 1988, Teil 5.   Für Reihenhäuser mit einer Zisterne, Großanlagen wie Schulen, Hotels, Waschanlagen, Wohn-Hochgebäuden, Verwaltung- und Industriebauten, und Industrielle Kühlsysteme. Aufbau: Die Systemsteuerung ist die Zentrale Intelligenz der Hybrid-Anlage. Ihre Steuereinheit mit Mikroprozessor überwacht, kontrolliert und steuert die gesamte Anlage und gewährleistet somit ständige Betriebssicherheit. Bei Hybrid-Systemen wird das Regenwasser aus der Zisterne in den Hybrid-Systemtank gepumpt und von dort mit einer Druckerhöhungsanlage zu den Entnahmestellen gefördert. Die Trinkwassereinspeisung erfolgt in den System-Tank. Der Hybrid-Systemtank ermöglicht die Aufrechterhaltung der Betriebsbereitschaft bei Regenwassermangel oder bei Kanalrückstau durch die Möglichkeit der Abkoppelung von der Zisterne. Ein optimaler Anlagebetrieb ergibt sich in Verbindung mit dem Rückstauwächter, der bei Kanalrückstau automatisch auf Innenbetrieb, d.h. auf Trinkwassereinspeisung, umschaltet und den Rückstau optisch und akustisch meldet.  Die Systemsteuerung überwacht die Füllstände in der Zisterne und dem Systemtank. Bei Bedarf fördert die Ladepumpe Regenwasser aus der Zisterne in den Systemtank. Bei Regenwassermangel, Rückstau oder durch manueller Umschaltung wird Trinkwasser gemäß DIN 1988 über den "Freien Auslauf" in den Systemtank eingespeist. Ebenso schaltet die Steuerung des HST automatisch oder manuell ausgelöst, wieder auf Regenwasserbetrieb aus der Zisterne um. Der jeweilige Betriebszustand ist aus der optischen Abzeige ersichtlich.  Das Magnetventil der Trinkwasserspeisung wird regelmäßigen Abständen angesteuert, so dass es zu keinen Stagnationen in den Trinkwasserzuleitungen kommen kann und stets die Funktionsfähigkeit überprüft wird. Mit einem optischen und akustischen Signal weist die Systemsteuerung auch auf Fehlfunktionen innerhalb der Regenwassernutzungsanlage hin und reagiert auf diese, so dass die Betriebsbereitschaft weiterhin gewährleistet ist. Der potentialfreie Ausgang ermöglicht eine Fernanzeige der Störung. Ausstattung: -elektronische Steuerung mit Mikroprozessor - Freier Auslauf gemäß DIN 1988 - Einspeisung in Systemtank über Magnetventil 1" bis zu 10 qqm/h mit Schlagfänger - Füllstandsanzeige für Systemtank und Außenzisterne -  manuelle Umschaltung auf Trinkwasserbetrieb möglich - elektronische Steuerung und Überwachung der Ladepumpe  und des Magnetventils - potentialfreier Ausgang für Fehlermeldungen - Anschlussmöglichkeiten für Rückstauwächter - Systemtank mit beruhigtem Zulauf und Überlaufsiphon - schnelle Montage und geringer Platzbedarf durch kompakte Bauform - KFE-Hahn als Totalauslauf -Tank aus recyclebarem PE - Magnetventil und Fittings aus Messing Einbaumasse Tank-Typ HST250 HST500 HST1000 A  1,8 m 2,1 m 2,15 m B  54 cm 67 cm 1,1 m C 54 cm 65 cm 69 cm D 30 cm 30 cm 30 cm E 1,5 m 1,8 m 1,85 m Volumen 250 L 500 L 1000 L Gewicht 25 kg 40 kg 70 kg Anwendungsbeispiele   Änderungen vorbehalten
