Schaltautomatik
Pegelschalter für Zisternen,Gartenteiche, Behälter etc.
sowie Industrieanwendung. |
|
AMRES
Schalt-Automatik ist für alle Schaltaufgaben einsetzbar, bei denen bei
steigendem Wasserstand (SA 1) oder sinkendem Wasserstand (SA 2) eine
Einschaltfunktion gefordert wird.
Egal ob beim Einsatz in der Zisterne im oberen oder unteren Bereich
geschaltet werden soll, die AMRES Schalt-Automatik übernimmt präzise
alle Schaltaufgaben wie Pumpen-Trockenlaufschutz, Überlauf-Alarm,
Trockenalarm, Rückstaualarm, Speisepumpe, Förderpumpe usw.
Der Pegelschalter eignet sich hervorragend bei engen, schmalen oder
besonders flachen Behältern, wo der Schwimmerschalter auf Grund seiner
Bauart nicht eingesetzt werden kann.

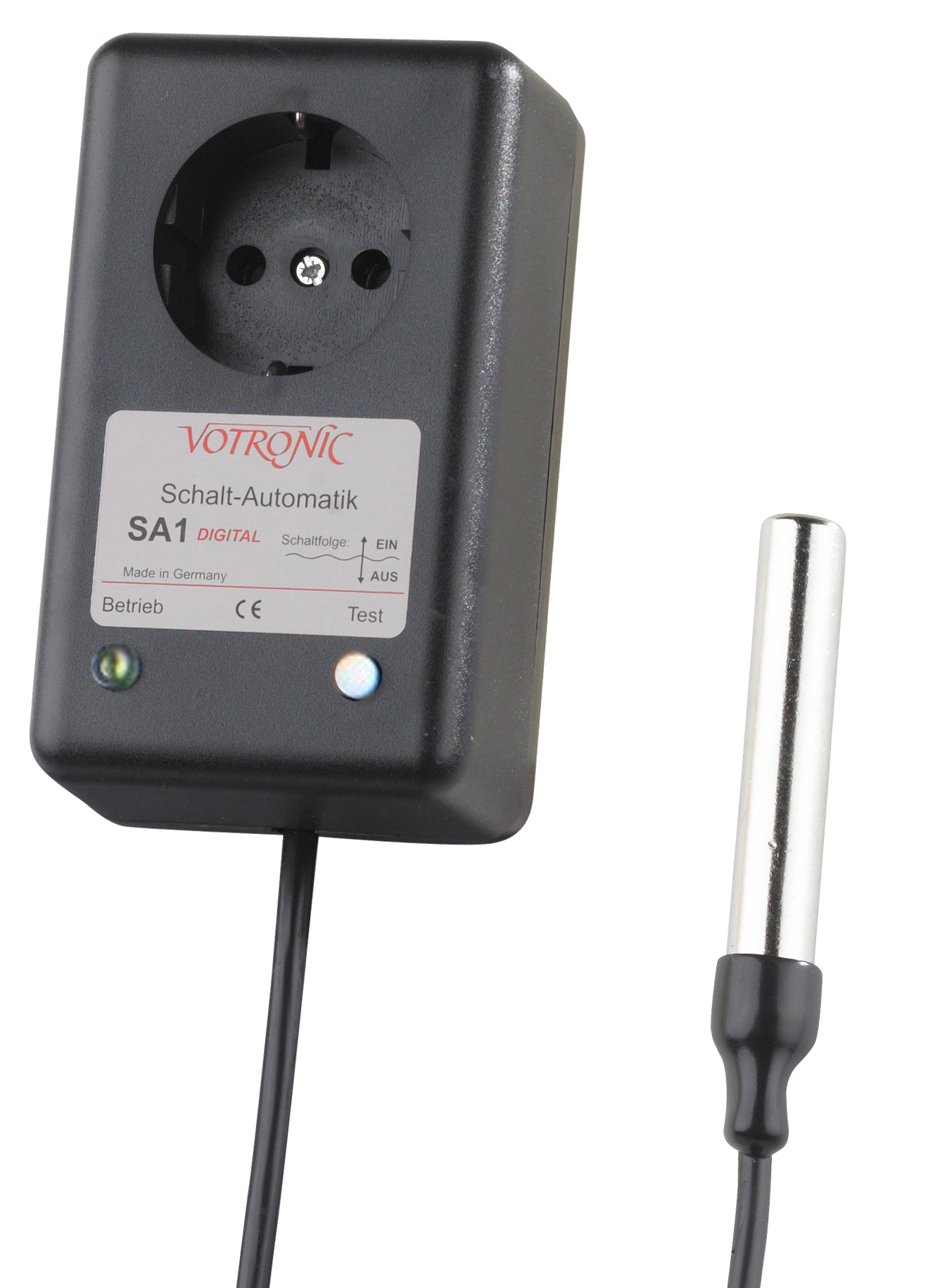

Die entsprechenden Geräte werden direkt an der am Gerät befindlichen
Steckdose angeschlossen. Die robuste Sensorelektronik ermittelt den
aktuellen Wasserstand in der Zisterne und gibt ihn über eine
Zweidrahtleitung an das Steuergerät. Ein Mikroprozessor wertet das
Messignal aus und schaltet das angeschlossene Gerät entsprechend ein. Eine
Leuchtdiode zeigt den aktuellen Betriebszustand des Gerätes an. Auf
Tastendruck kann ein Funktionstest durchgeführt werden.
Die
AMRES Schalt-Automatik ist nach den gültigen VDE-Richtlinien
konzipiert und versorgt den Sensor mit Sicherheits-Kleinspannung, so daß
keine gefährliche Netzspannung am Speicher auftreten kann. Das komplette
Gerät ist für den vollautomatischen Dauerbetrieb ausgelegt und weist keine mechanischen Verschleißteile auf.
Somit ist der sichere Betrieb auf lange Zeit gewährleistet.
Merkmale:
- Präziser Ersatz für
herkömmliche Schwimmerschalter
- Schaltpunkt bei beliebigen Wasserständen frei
wählbar
- Fernmessung bis 20 m über 2adrige Leitung
- Für alle Speicher aus Beton, Kunststoff oder
Metall
- Keine gefährliche Netzspannung im oder am Tank
- Robuster, vollelektronischer Sensor
- Hohe Betriebssicherheit durch Kabel- und
Sensorüberwachung
- Bedienungs- und überwachungsfreier Betrieb
- Mikroprozessor-Steuerung in SMD-Technik
- Sensor-Versorgung gemäß VDE mit
12V-Sicherheits-Kleinspannung
- Sehr einfache und schnelle Montage weil
steckerfertig
Lieferumfang:
- Schaltautomatik mit Schaltsensor (20 m- Kabel)
- Montageanleitung
- wahlweise Schaltgerät SA2 mit
Magnetventil als
präziser Schwimmerschalter für die Trinkwassernachspeisung von
Regenwasseranlagen lieferbar
Hinweis:
Das Gerät ist nach
den gültigen VDE-Richtlinien für Gerätesicherheit konzipiert. Es
entspricht der gültigen EG-Richtlinie für elektromagnetische
Verträglichkeit (89/336/EWG) und Niederspannung (73/23/EWG) und ist mit
dem
CE-Zeichen versehen
|
Technische Daten: |
| |
SA1 |
SA2 |
NA1 |
| Schaltfolge
bei steigendem Pegel: |
Aus ->
Ein |
Ein
->
Aus |
Ein
->
Aus |
|
Schaltfolge bei sinkendem Pegel:
|
Ein -> Aus |
Aus
->
Ein
|
Aus
->
Ein
|
| Schaltverzögerung (Hysterese) |
3 Sek. |
3 Sek. |
8 Sek. |
|
Anwendungsbeispiel: |
Trockenlaufschutz
von Pumpen |
Nachspeisung |
Nachspeisung mit
Magnetvetil |
| Betriebsspannung (Steuergerät):
|
230 V / 50 Hz
(Netzspannung) |
| Spannung am
Sensor: |
12 V (Kleinspannung) |
| Stromverbrauch
kpl.: |
0,8 W / 2,5W |
| Schaltausgang:
|
230 V / 10 A / 2300 W |
| Schutzklasse: |
I / II |
| Abmessungen
(Steuergerät): |
68 x 112 x 53 mm (BxHxT)
|
| Abmessungen
(Sensor): |
D=16 mm, L=100 mm |
|
|
|
weiter technische Infos:
|
|
|
 |
| |
 |
|
Änderungen vorbehalten |
|
